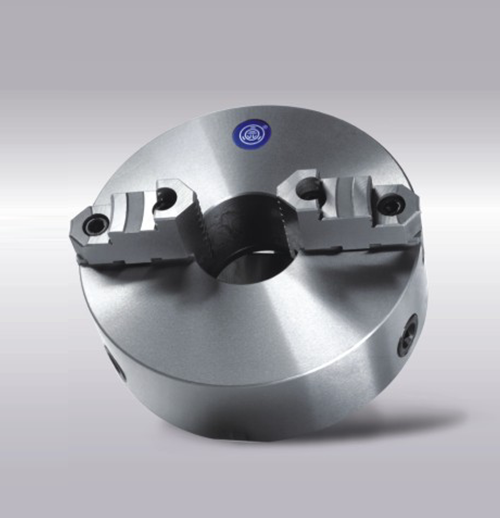

K10型二爪自定心卡盘

适用范围

K10型二爪自定心卡盘为分离爪结构配带软卡爪，适用于加工各种异形工件，如管件、矩形截面零件等不规则形体零件。用户可根据零件形状改制成适宜的夹持方式，经随机配车(磨)后获得较高定心精度，满足夹持要求。

联系我们

产品详情“更多特殊定制需求，请联系我们”

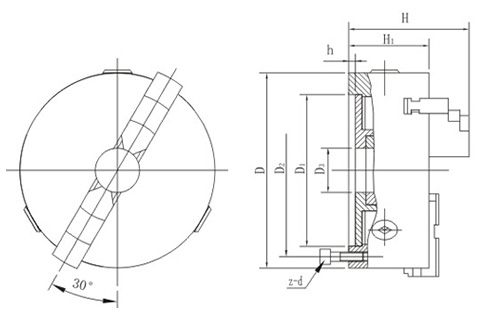

SEPC./MODEL	D1	D2	D3	H	H1	h	Z-d
K1080	55	66	16	66	50	3. 5	3-M6
K10100	72	84	22	74.5	55	3. 5	3-M8
K10125	95	108	30	84	58	4	3-M8
K10160	130	142	40	95	65	5	3-M8
K10160A	130	142	40	109	65	5	3-M8
K10165	130	145	40	95	65	5	3-M8
K10165A	130	145	40	109	65	5	3-M8
K10200	165	180	65	109	75	5	3-M10
K10200A	165	180	65	122	75	5	3-M10
K10250	206	226	80	120	80	5	3-M12
K10250A	206	226	80	133	80	5	3-M12
K10315	260	285	100	142.5	90	6	3-M16
K10315A	260	285	100	155.5	90	6	3-M16
K10320	270	290	100	142.5	90	6	3-M16
K10320A	270	290	100	155.5	90	6	3-M16
K10325	272	290	100	142.5	90	6	3-M16
K10325A	272	290	100	155.5	90	6	3-M16
K10380	325	350	130	155.5	100	6	3-M16
K10380A	325	350	130	170.5	100	6	3-M16
K10400	340	368	130	155.5	100	6	3-M16
K10400A	340	368	130	170.5	100	6	3-M16
