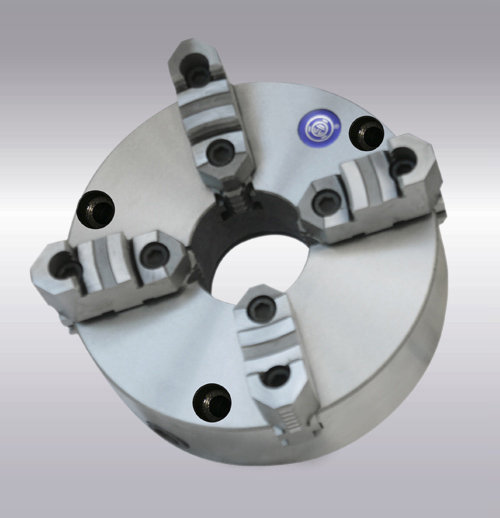

TK22前穿式四爪自定心卡盤
適用范圍前穿式四爪自定心卡盤，是在普通卡盤基礎上進行改進，采用前穿螺母鎖緊，比起傳統結構的卡盤使用的便捷性上有很大的提升。為方便客戶使用，同時提供配套的軟爪選購。
聯系我們
產品詳情“更多特殊定制需求，請聯系我們”

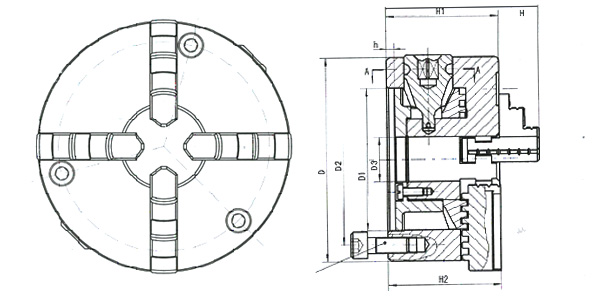

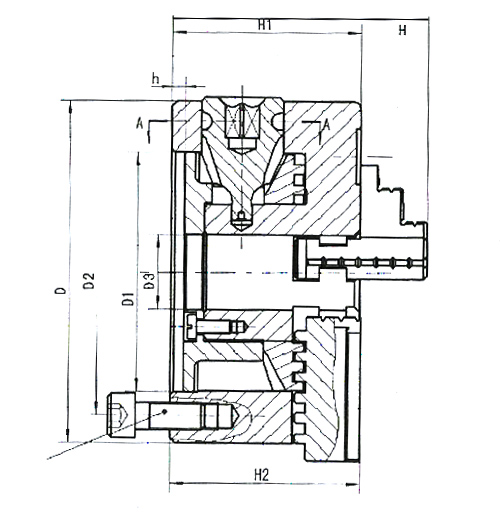

| 規格/型式 | D1 | D2 | D3 | H | h1 | h | z-d |
| TK2280 | 55 | 66 | 16 | 66 | 50 | 3. 5 | 3-M6 |
| TK22100 | 72 | 84 | 22 | 74. 5 | 55 | 3. 5 | 3-M8 |
| TK22125 | 95 | 108 | 30 | 85 | 58 | 4 | 3-M8 |
| TK22130 | 100 | 115 | 30 | 85 | 58 | 4 | 3-M8 |
| TK22I60 | 130 | 142 | 40 | 95 | 65 | 5 | 3-M8 |
| TK22I60A | 130 | 142 | 40 | 109 | 65 | 5 | 3-M8 |
| TK22165 | 130 | 145 | 40 | 95 | 65 | 5 | 3-M8 |
| TK22165A | 130 | 145 | 40 | 109 | 65 | 5 | 3-M8 |
| TK22190 | 155 | 172 | 55 | 109 | 75 | 5 | 3-M10 |
| TK22190A | 155 | 172 | 55 | 122 | 75 | 5 | 3-M10 |
| TK22200 | 165 | 180 | 65 | 109 | 75 | 5 | 3-M10 |
| TK22200A | 165 | 180 | 65 | 122 | 75 | 5 | 3-M10 |
| TK22240 | 195 | 215 | 70 | 120 | 80 | 8 | 3-M12 |
| TK22240A | 195 | 215 | 70 | 133 | 80 | 8 | 3-M12 |
| TK22250 | 206 | 226 | 80 | 120 | 80 | 5 | 3-M12 |
| TK22250A | 206 | 226 | 80 | 133 | 80 | 5 | 3-M12 |
| TK22315 | 260 | 285 | 100 | 142. 5 | 90 | 6 | 3-M16 |
| TK22315A | 260 | 285 | 100 | 155. 5 | 90 | 6 | 3-M16 |
| TK22320 | 270 | 290 | 100 | 142. 5 | 90 | 6 | 3-M16 |
| TK22320A | 270 | 290 | 100 | 155. 5 | 90 | 6 | 3-M16 |
| TK22325 | 272 | 296 | 100 | 142. 5 | 90 | 6 | 3-M16 |
| TK22325A | 272 | 296 | 100 | 155. 5 | 90 | 6 | 3-M16 |
| TK22380 | 325 | 350 | 130 | 155. 5 | 100 | 6 | 3-M16 |
| TK22380A | 325 | 350 | 130 | 170. 5 | 100 | 6 | 3-M16 |
| TK22400 | 340 | 368 | 130 | 155. 5 | 100 | 6 | 3-M16 |
| TK22400A | 340 | 368 | 130 | 170. 5 | 100 | 6 | 3-M16 |
| TK22500 | 440 | 465 | 200 | 176 | 115 | 6 | 6-M16 |
| TK22500A | 440 | 465 | 200 | 203 | 115 | 6 | 6-M16 |
| TK22630 | 560 | 595 | 260 | 192 | 130 | 7 | 6-M16 |
| TK22630A | 560 | 595 | 260 | 218 | 130 | 7 | 6-M16 |
| TK22800A | 710 | 760 | 385 | 249 | 148 | 8 | 6-M20 |
| TK221000A | 910 | 950 | 460 | 266 | 165 | 8 | 6-M24 |
